Технические характеристики и состав CM-600 станка с ЧПУ на линейных двигателях с аэростатическими опорами

ГПМ CM-600Ф4 - высокоточные фрезерно гравировальные и координатно сверлильные станки с ЧПУ (числовым программным управлением), предназначенные для выполнения фрезерования, гравирования и координатного сверления заготовок с возможностями фрезерной 2.5D обработки по заданной программе от системы ЧПУ.

В качестве приводов подач применены линейные синхронные двигатели, позволяющие развивать высокие скорости перемещения при позиционировании и интерполяции, без потери точности.

Наличие аэростатических опор скольжения (газовая смазка) полностью исключает трение и износ, служит гарантией надежности и долговечности.

Станок имеет стол с размерами 1220x660мм, который перемещается в плоскости XY по X - 310 мм, по Y - 660 мм.

На верхнем портале установлены четыре линейных двигателя с аэростатическими опорами, перемещающиеся вертикально, на которых закреплены шпиндели AC-72/0,6 в базовой поставке, или фрезерные головки коллекторного типа - опционально.

Каждый шпиндель захватывает зону X310xY660 мм, поэтому можно одновременно обрабатывать четыре таких заготовки по одной программе, или деталь размерами 1220x660 мм с поочередной работой шпинделей по разным программам.

Заготовка крепится с помощью штифтов пневматическими зажимами на столе.

Рабочий ход двигателя X/Y/Z, мм, не менее	320/660/65
Сила тяги двигателей X/Y/Z, H, не менее	300/650/200
Максимальная скорость перемещения, м/с	0,25
Частота вращения электрошпинделя AC-72/0,6	20÷72 тыс.об/мин
Частота вращения вала фрезерной головки	30 тыс.об/мин
Точность фрезерования, мм	±0,05
Точность сверления, мм	±0,02
Тип основных датчиков положения	индуктосин
Напряжение питания, B	~380 (3Ф)
Потребляемая мощность кВт, не более	6
Допустимая температура эксплуатации, °C	15÷30
Масса ГПМ: станок / ЧПУ / УПВЖ (кг)	3100/490/60
Расход воздуха при эксплуатации м³/час	70
Давление воздуха на входе в УПВЖ, атм.	6÷7
Режим работы	круглосуточный
Расчетный срок эксплуатации, лет, не менее	15

Используются фрезы с хвостовиками 3 мм и 4 мм для шпинделя АС-72/0,6 и 6÷8 мм для фрезерной головки изготовленные из твердых сплавов или быстрорежущих сталей.

Поставка

Предлагаем к поставке Гибкий Производственный Модуль СМ-600Ф4.

Возможная комплектность:

Станок СМ-600Ф4 - на линейных двигателях с аэростатическими опорами - для фрезерования и координатного сверления
Система ЧПУ "Микролид-62"
Персональный компьютер для подготовки и ввода управляющих программ с расширенной прикладной системой программного обеспечения AUTOCAD
Система УПВЖ (устройство подготовки воздуха и жидкости)
Необходимый комплект инструмента
ЗИП

Выполняем пуско-наладочные работы и обучение персонала (операторы; программисты - пользователи AUTOCAD-прикладной). Проводим теоретический и практический курс по подготовке специалистов в течении 5-7 дней.

Если необходимо, то наши специалисты учавствуют в проведении монтажа оборудования.

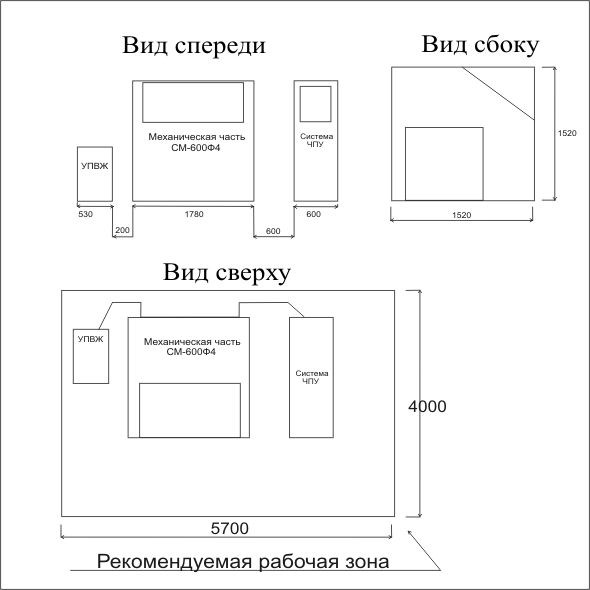

Схему размещения СМ-600Ф4 на Вашем производственном участке, смотрите - ЗДЕСЬ

Обслуживание и модернизация

Специалисты - разработчики предприятия занимаются усовершенствованием серийного оборудования.

Направления работы:

Уменьшение расхода сжатого воздуха;
Улучшение характеристик линейных двигателей и приводов подач;
Применение различных типов фрезерных головок и инструментов к ним;
Разработка новой системы ЧПУ.

После завершения гарантийных обязательств, мы предлагаем к заключению формы договоров на техническое обслуживание, в процессе которого все новые разработки будут предложены для применения к эксплуатируемому оборудованию.

Предлагаем поставку запасных частей ГПМ СМ600Ф4 по заявкам и потребности.
